【電動螺紋連接球閥產品介紹】
電動螺紋連接球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構僅需220VAC電源控制運轉，可執行開或者關動作。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
【電動螺紋連接球閥執行標準】
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、檢驗主試驗：JB/T 9092、API 598。
【電動螺紋連接球閥規格參數】
|
CR系列執行機構技術參數 |
閥體參數 |
|
電源 |
AC200/220V，50/60Hz |
公稱通徑 |
DN10～100mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
動作范圍 |
0～90° 0～360° |
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
|
動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構 |
|
保護裝置 |
過熱保護 |
流量特性 |
快開特性 |
|
環境溫度 |
-30°～60° |
可調范圍 |
DN10-80 |
|
250:1 |
|
手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% |
|
限位 |
電氣、機械二重限位 |
死區 |
≤1% |
|
防護等級 |
相當于IP-65 |
回差 |
≤1% |
|
位置測量 |
可選裝開關或電位計 |
適用溫度 |
密封面 |
|
驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃ |
|
進線接口 |
PE1/2〞進線線鎖 |
【電動螺紋連接球閥參數和性能】
|
試驗壓力
(Mpa) |
公稱壓力(Mpa) |
壓力級 |
JIS(Mpa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |

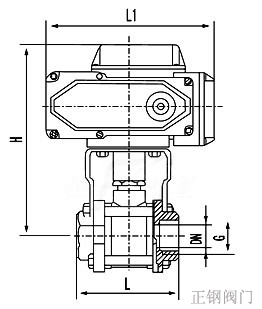

【電動螺紋連接球閥結構圖】
【電動螺紋連接球閥主要零部件材料】
|
連接方式 |
內螺紋連接 |
對焊連接 |
|
零件名稱 |
閥體閥蓋 |
WCB |
CF8(304) |
CF8M(316) |
WCB |
CF8(304) |
CF8M(316) |
|
球體、閥桿 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
2Cr13 |
0Cr19Ni9 |
OCr17Ni12Mo2 |
|
密封圈、填料 |
聚四氟乙烯、對位聚苯 |
|
適用工況 |
適用介質 |
水、蒸汽
、油品等 |
硝酸等腐
蝕性介質 |
醋酸等腐
蝕介質 |
水、蒸汽
、油品等 |
硝酸等腐
蝕性介質 |
醋酸等腐蝕介質 |
|
適用溫度 |
-29～120°C(聚四氟乙烯)、-29～300°C(對位聚苯) |
【電動螺紋連接球閥主要連接尺寸】
|
公稱通徑 |
內螺紋連接 |
|
|
mm |
inch |
D |
L
(mm) |
H |
管螺紋G |
B |
重量
(Kg) |
|
|
|
10 |
3/8 |
10 |
60 |
57 |
3/8″ |
95 |
0.34 |
|
|
15 |
1/2 |
15 |
75 |
68 |
1/2″ |
110 |
0.47 |
|
|
20 |
3/4 |
20 |
80 |
70 |
3/4″ |
110 |
0.68 |
|
|
25 |
1 |
25 |
90 |
80 |
1″ |
140 |
1.2 |
|
|
32 |
11/4 |
32 |
110 |
85 |
11/4″ |
140 |
1.9 |
|
|
40 |
11/2 |
38 |
125 |
100 |
11/2″ |
180 |
2.7 |
|
|
50 |
2 |
50 |
144 |
110 |
2″ |
180 |
3.9 |
|
|
65 |
21/2 |
64 |
186 |
130 |
21/2″ |
200 |
7.1 |
|
|
80 |
3 |
78 |
206 |
150 |
3″ |
250 |
11.5 |
|
|
100 |
4 |
98 |
240 |
170 |
4″ |
250 |
20.5 |
|
訂貨須知：
一、①電動螺紋連接球閥產品名稱與型號②電動螺紋連接球閥口徑③電動螺紋連接球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門電動螺紋連接球閥型號，請按電動螺紋連接球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
