【泄壓閥產品介紹】
泄壓閥(500X)由主閥及外裝控制導閥組成。主要安裝于建筑物被保護給水系統的旁路中，保障主閥上游供水區的壓力，當給水管中壓力超過泄壓閥設定壓力時，泄壓閥開啟，防止管線及設備因超壓而損壞。該閥主要用于高層建筑消防測試循環系統的泄壓，是彈簧式安全閥的升級換代產品。
500X泄壓閥主要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長。適用于600口徑以下的管道。
【泄壓閥安裝要求】
在泄壓閥前必須安裝過濾器。
調節時導閥上的螺桿應退出，啟動水泵讓水由泄壓閥泄出，逐漸擰入調節螺桿，使壓力逐步升高。一直到所需設定的壓力為止。調定后擰緊鎖緊螺母。
【泄壓閥性能特點】
結構新穎合理、合理運用液壓原理控制論
靈敏度高、安全泄壓
閥瓣快開慢閉、無水錘沖擊
運行平穩、無噪聲
使用壽命時間長

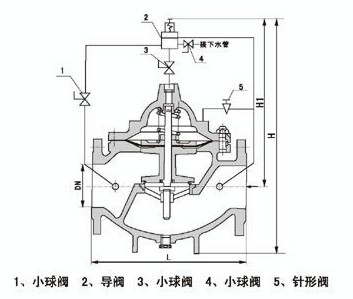

【泄壓閥結構圖】
【泄壓閥主要連接尺寸】
|
DN(mm) |
L(mm) |
H(mm) |
H(mm) |
(KG) |
|
50 |
234 |
98 |
320 |
18 |
|
65 |
240 |
115 |
410 |
22 |
|
80 |
285 |
131 |
430 |
30 |
|
100 |
325 |
145 |
480 |
55 |
|
125 |
345 |
160 |
535 |
70 |
|
150 |
395 |
185 |
600 |
80 |
|
200 |
470 |
160 |
675 |
110 |
|
250 |
575 |
180 |
720 |
210 |
|
300 |
640 |
200 |
820 |
300 |
|
350 |
645 |
225 |
860 |
380 |
|
400 |
970 |
750 |
950 |
350 |
【泄壓閥可能出現故障及排除方法】
|
故障現象 |
故障原因 |
排除方法 |
|
不泄壓或泄壓不穩 |
|
●導向閥芯被卡住
●進出水口方向向反
●未進行壓力調整 | |
|
●拆下來調整
●調整過來
●調整導閥調節螺桿 | |
|
不持壓 |
|
●王閥體內有雜物
●主閥膜片損壞
●壓力調整不適宜 | |
|
●清除雜物
●更換主閥膜片
●重新調整調節螺桿 | |
|
有異常聲音 |
|
●主閥體內有雜物
●針閥開的過大 | |
|
●清除雜質
●調節針閥 | |

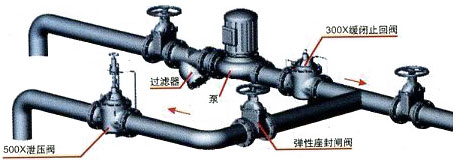

【泄壓閥安裝示意圖】
